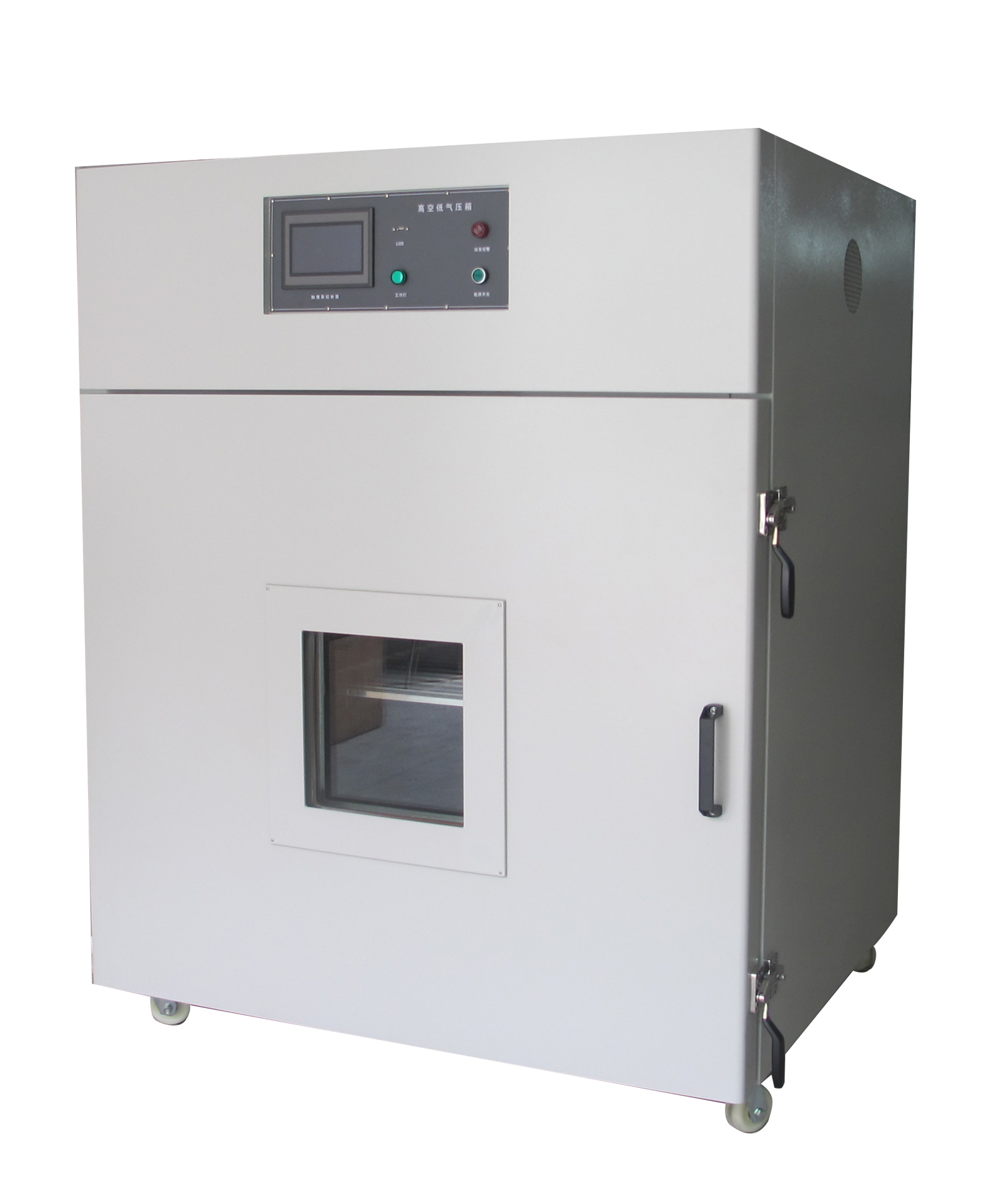

模拟高空低压试验箱  DY-6004-720L

一、设备用途
低气压（高海拔）模拟试验，所有的被测样品均在11.6kPa(1.68psi)的负压下测试.
高海拔模拟试验，所有被测样品均在低压状态下测试.
二、试验目的
测试最终结果要求电池不能爆炸或是着火；另外，电池不能冒烟或是漏液，电池保护阀不能被破坏.
测试其它电子电器产品在低压下能不能正常工作,或被破坏等.
三、依据标准
满足标准：UN 38.3 /UL 1642/GB 31241(控制环境温度,机器无温度功能)

四、箱体规格
1、内尺寸：宽600×深1200×高1000mm；
2、外尺寸约：宽860×深1400×高1800mm含脚轮高，以实物为准；
3、隔层：内箱分三层，底起50mm第一层以上平分，配网板二块；
4、开门方式：单门由右至左开启；
5、可视窗：门上带可视窗，规格W350*H350mm；
6、内材质为：SUS304不锈钢工业板厚为5.0mm，内部加强处理，抽真空不变形；
7、外材质为：Q235冷轧钢板,厚1.2mm,粉体烤漆处理；（皱纹灰白色）
8、中空填充材料：玻璃纤维岩棉，保温效果好；
9、门口密封材：耐高温硅胶条；
10、真空泵安装：真空泵安装于顶部；
11、控制面板：控制面板安装于机台上方；
12、箱体结构：整体式；（如图或设计图）
13、底部安装活动脚轮及固定脚杯，方便移动及固定位置.
五、真空系统
1、控制器采用（优仪7寸触摸屏仪表）,显示压力、高度、曲线、测试时间等，整个过程全自动工作,产品放入后-启动抽真空即可；
触摸屏仪表
2、控制模式：真空上限、真空下限、保压时间、结束泄压、结束报警等参数可任意设定（如图）；
3、密封：机台采用高密度性的硅胶密封条进行门口处密封；
4、气压感应器：采用扩散硅压力传感器；（如图）
5、计时功能：触摸屏仪表内置计时功能；
6、气压控制方式：自动控制式，启动抽气达设定值时自动停止，低于下限值时自动启动，以此循环工作，来补偿泄漏的气压；
7、泄压方式：试验结束后自动泄压，中途取产品时可手动泄压；
8、气压范围：5.0KPa至101.3KPa，绝对气压显示,地区不同显示气压不同；
9、保压漏气率：约1.0KPa/小时；
10、气压偏差：±0.5KPa以内；
11、气压控制阀：采用KF25高真空阀压差阀；（如图）
12、真空管道：不锈钢管、钢丝管、卡箍等；
13、泄压方式：采用电控电磁阀泄压；
14、真空泵配置：配置好凯德RH0040真空泵，电机功率380V/1.1KW；（如图）
真空泵
六、机器电源
1、电压380V/50Hz三相五线制
2、电流4.5A
3、总功率3.0KW
4、电路保护：接地保护、快速保险、相序保护、电机过载、断路开关等
