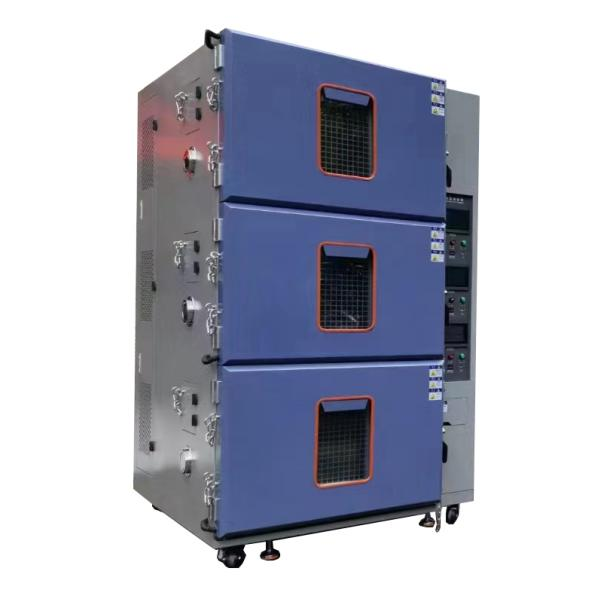

| 1. 产品名称 | 三层恒温恒湿试验箱 （高低温试验箱） |
| 2. 产品型号 | DY-8001B-3-230L |
| 3. 容积、尺寸和重量 |
| 3.1. 标称内容积 | 单层230L |
| 3.2. 内型尺寸 | 单层W850*H450*D600mm * 3层 |
| 3.3. 外型尺寸 | W1350*D1760*H2120具体以实物为准 |
| 3.4. 重量 | 约1000㎏ |
| 4. 性能 |
4.1. 测试环境条件
4.2. 测试方法 | 环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下
GB/T 5170.2-1996 温度试验设备,
GB/T2423.2-2008(IEC60068-2-2:2007)高温试验方法Bb
GJB150.3-1986 高温试验
GB/T2423.1-2008(IEC60068-2-1:2007)低温试验方法Ab
GJB150.4-1986 低温试验
GJB150.9-1986 热试验
GB/T2423.3-2006(IEC60068-2-78:2007)恒定湿热试验方法Cab
GB/T2423.4-2008(IEC60068-2-30:2005)交变湿热试验方法Db |
| 4.3. 设备功能类型 | 防爆型高低温箱带湿度 |
| 4.4. 温度范围 | -40~ 150℃（可任意设定） |
| 4.5. 湿度范围 | 20-98%RH |
| 4.6. 温度波动度 | ±0.5℃ |
| 4.7. 湿度波动度 | ≤±2.0％RH (湿度稳定后，试验箱内任意一点在规定的时间内湿度变化的大小) |
| 4.8. 温度均匀度 | ≤±2.0℃ |
| 4.9. 湿度均匀度 | ≤±2.0％RH |
| 4.10. 温度偏差 | ±2.0℃ |
| 4.11. 湿度偏差 | ＞75％RH时，≤+2～-3％RH；≤75％RH时，≤±5％；(湿度稳定后,任意时间内,最高湿度、最低湿度与标称湿度之差) |
| 4.12. 湿度范围 |  （30～95）%RH（参照温湿度可控制范围图，无有源湿、热负载） |
| 5. 结构特征 |
| 5.1. 空气调节通道 | ①不锈钢长轴离心风机： 1台/90W.
②风机、加热器、蒸发器（兼除湿器）、排水装置、压力平衡口、可调式导风板、温度传感器 |
| 5.2. 试验箱标准配置 | ① 窗250x350x40mm 3层真空钢化玻璃.
②平面嵌入式把手，
③门铰链:SUS #304进口铰链
④箱内节能灯：LED灯发光方式
⑤引线孔：φ50mm 1个（配胶塞1个） 单层配托盘2个 |
| 5.3. 控制面板 | TH1210显示屏、温（湿）度控制显示屏、设备累时器（0～99999小时、不可复零）、超温保护设定装置、急停开关、运行指示灯、故障指示灯、蜂鸣器、USB接口，具备USB功能可下载曲线及数据。 |
| 5.4. 机械室 | 制冷机组、压缩机接水盘、排压装置、加热装置，备用试样测试电源 |
| 5.5. 配电柜 | 配电板、散热风扇、总电源开关、装置IO板、机床变压器、镇流器、中间继电器、时间继电器、固态继电器、交流接触器、热继电器、保险丝、断路器 |
| 5.6. 加热器 | 鳍片式散热管形不锈钢电热器
热控制方式：SSR（固态继电器）无触点等周期脉冲调宽
热功率：约2.0KW |
| 5.7 电源线孔及排水孔 | 位于箱体背面 |
| 6. 制冷系统 |
| 6.1. 冷热装置 | ①法国泰康高效率省电型超低温冷冻系统(风冷式散热方式).
②冷却方式：风冷 |
| 6.2. 冷热交换装置 | 单双级制冷系统，3台法国泰康全封闭压缩机。采超高效率 SWEP 冷煤冷热交换设计【瑞典制 (sus#316)】，较传统内螺旋式效益高. |
| 6.3. 发热负载调节 | ①采用自动调节冷煤流量装置，有效带走待测品发热负载与德/日技
术同步.
②比传统设计,控制稳定性与再现性高且达到省电、更节能之超效能. |
| 6.4. 制冷压缩机 | 法国泰康全封闭压缩机 |
| 6.5. 高效率元件 | ①冷凝器﹑蒸发器采AC&R 复式扰流型铝鳍片装置.
②节流装置均采用进口弛名制冷配件。 |
| 7.6． 膨脹系統： | 容量控制之冷冻系统 （毛细管）. |
| 7.7. 蒸发冷凝器 | 不锈钢钎焊板式换热器. |
| 7.8. 制冷机控制方式 | ①控制系统的控制器根据试验条件自动调节制冷机的运行工况.
②蒸发压力调节阀.
③压缩机回气冷却回路
(4)制冷机系统设计有避震管等减振、降噪措施 |
| 7.9.制冷剂 | 霍尼韦尔R404a（臭氧耗损指数均为0）/进口R23环保冷媒 |
| 7.10.蒸发压力阀 | 日本鹭宫进口品牌，低湿试验及高湿试验长期运行时可保证蒸发器不会出现结霜而导致降温故障等问题。 |
| 8.电气控制系统 |
| a) 控制器型号 | TH1210触摸式智能可程序温度控制器 |
| b) 控制器规格 | 1. 7吋真彩触摸薄屏
2. 两种控制方式：程序/定值
3. 传感器类型：两路PT100输入（可选电子传感器输入）
4. 输出方式：电压脉冲（SSR）/控制输出：2路（温度/湿度）/2路4-20mA 模拟输出/16路继电器输出(无源)
5. 控制信号：8路IS控制信号/8路T控制信号/4路AL控制信号
6. 报警信号：16个DI外部障碍报警
7. 温度测量范围：-90.00℃--200.00℃，（可选-90.00℃--300.00℃）误差±0.2℃；
8. 湿度测量范围：1.0%--100%RH，误差±1%RH；
9. 通讯接口：（RS232/RS485，通讯最长距离1.2km[光纤可达30km]）；
10. 界面语言类型：中文/英文
11. 具备汉字输入功能；
12. 可带打印机（USB功能可选）；
13. 多种信号组合继电器输出，信号可进行逻辑运算（NOT,AND,OR,NOR,XOR），简称PLC编程能力；
14. 继电器控制方式多样化：参数->继电器模式，继电器->参数模式，逻辑组合模式，复合信号模式；
15. 程序编辑：可编120组程序，每组程序最大可编100段；
16. 带网络功能，IP地址可设；
17. 可远程控制仪表；
18. 产品显示清晰直观立体感强，可编程控制系统操作灵活方便，性能稳定，工作更高效；
TFT分辨率：800×480 64K色. |
| 7.3控制器技术参数 | 精度:温度±0.1℃＋1digit 、湿度±1%R.H＋1digit
分辨率:温度±0.01℃,湿度±0.1%R.H.
温度斜率:0.1～9.9可设定.
具有上下限待机及警报功能.
温湿度入力信号干湿球PT100x2.
9组P.I.D控制参数设定,P.I.D自动演算.
干湿球自动校正画面 |
| ② 安全保护装置 |
| a) 制冷系统 | 压缩机过热
压缩机过流
压缩机超压
冷凝电机过热 |
| b) 试验箱 | 可调式超温保护装置
空气调节通道极限超温
风机电机过热 |
| c) 其它 | 总电源相序和缺相保护
漏电保护
加热管无风干烧保护
过载及短路保护
断电保护 |
| d) 防爆功能 | 1. 泄压装置，可选配：排烟抽风装置，排烟口φ150mm
2. 防爆门锁链 |
| e) 选配装置 | 选配：
1.七氟丙烷灭火装置
2.烟感喷淋淋水灭火装置 |
| ③ 其他特别说明 |
| a) 电源线缆 | 5芯（三相线+保护地线）电缆4米1条（可依客户要求提供） |
| b) 引线孔 | 1个配胶塞的引线孔，直径φ50mm规格，其位置及数量在箱体结构允许及不影响性能的条件下可按用户要求订制 |
| c) RS232接口 | 可连接电脑，可随时下载曲线及数据。 |
| ④ 运输 | 汽车包装运输 |
| ⑤ 使用条件 | 下列各项条件 |
| a) 安装场地 | 地面平整，通风良好
设备周围无强烈振动
设备周围无强电磁场影响
设备周围无易燃、易爆、腐蚀性物质和粉尘
设备周围留有适当的使用及维护空间，如下图所示：
 |
| b) 环境条件 | ① 温度：5℃～35℃ ②相对湿度：≤85% ③气压：86kPa～106kPa |
| c) 供水条件 | 外部水源供给均需使用软化去离子水。 |
d) 供电条件
电源
电源容量
最大电流
电源开关 | AC380V 单相+保护地线
电压允许波动范围：AC（380±10）V
频率允许波动范围：（50±0.5）Hz
保护地线接地电阻小于4Ω
要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用
约18 kW
35A
63Ａ（塑壳漏电保护器） |
| e) 对储存环境的要求 | 设备不工作时，环境的温度应保持0℃～+45℃以内
当环境温度低于0℃时，应将设备中存留的水排放干净，以免管道内的水结冰涨坏管道（风冷型机器除外） |
